CARBOWELD „CARBOTRODE 91“



(Jedinstvena specijalna elektroda za zavarivanje teško zavarljivih čelika)





CARBOTRODE 91 je specijalna jedinstvena elektroda za reparaciju teško zavarljivh čelika kao i spajanje crnih čelika sa nerđajućim.

Trenutno je na tržištu najbolja elektroda uzimajući u obzir i najveću čvrstoću i otpornost na prsline i operativnost u radu i „konstrukciju“ elektrode.





Elektroda Carbotrode 91, za maksimalno pouzdane i uspešne reparacije, i od strane početnika

Carboweld je poznata i slavna firma iz Nemačke, pravi proizvođač elektroda, pre svega za specijalna reparaturna zavarivanja. Naročito je poznata i slavna po tome što proizvodi za druge brendove, i to za one najpoznatije koji zatim te elektrode prodaju pod svojim imenom uz napomene o neprevaziđenom kvalitetu.

Ovo je elektroda i razvijena i napravljena u Nemačkoj, sa namerom da bude najbolja moguća, što je suprotno današnjoj logici velikih korporacija da iskoriste snagu svog brenda za preprodaju pod svojim imenom lošijih a jeftinijih elektroda iz Indije i Kine.

 UTISCI

 Svako ko proba ovu elektrodu će odmah primetiti idealno lako zavarivanje, elektroda se topi meko i tečno, lako se kontroliše kako se razliva, i kako se saliva u osnovni materijal. I neiskusni zavarivači, ako imaju hrabrosti da se upuste u reparaciju nekog dela, sa ovom elektrodom postižu potpuni uspeh.

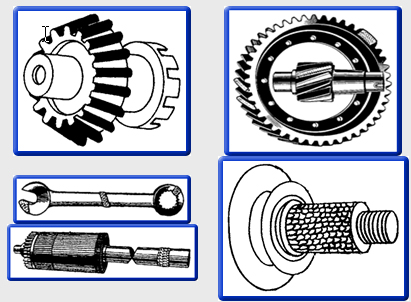

Idealna je za sanaciju i popravke vratila, osovina, kašika utovarivača, gibnjeva, alatnih čelika, zupčanika…

Ono što je jako bitno jeste da zavarivač ne mora znati koji je čelik u pitanju, metal ove elektrode je kompatibilan sa svim čelicima, izuzetno je otporan na pojavu prslina jer je hemija elektrode takva da guta u sebe sve nečistoće bez štetnog dejstva na metal vara.

Luk je stabilan, elektroda se mekotečno topi i naliva u mesto vara, šljaka sama otpada, lice vara je lepo na izgled i jedro mišićavo nabijeno. Koristi se za najzahtevnije poslove reparature.

Probajte, uzmite samo par komada, i probajte i sami se uverite!

KARAKTERISTIKE

Prvo, ova elektroda se umnogome razlikuje od mnogih drugih elektroda koje se marketinški i na papiru smeštaju u grupu elektroda za zavarivanje teško zavarljivih čelika.

Konstrukcija ove elektrode je takva da je žica (jezgro elektrode) potpuno legirano.

Za razliku od ove elektrode, mnoge druge, jeftine elektrode, namerno napravljene da budu pre svega jeftine, koje se na papiru vode da su u istoj klasi, u stvari imaju u jezgru žicu od običnog prohromskog čelika, recimo tipa 18%Cr / 8%Ni a ostatak elemenata za legiranje do nivoa opisanog u katalogu je u oblozi. I tu nastaju svakojaki problemi tokom zavarivanja. Ako se tokom paljenja ili rada elektrode deo obloge odlomi, metal vara više nije toliko legiran već znatno manje. Dalje, ako se tokom vođenja, elektroda iskosi malo više, dolazi do neravnomernog topljenja obloge u odnosu na topljenje žice, pa opet metal vara nije onakav kako je opisano u katalogu. Znači niti je kiselootporan, niti je čvrstoća takva, niti je struktura vara metalurški kako treba, niti je otporna na pojavu prslina…

Kod ove elektrode, tog suštinskog problema prosto nema. Šta je opisano u katalogu, to se dobije, svejedno da li malo obloge otpalo ili ne, da li se elektroda iskosila tokom vođenja ili šta već može da utiče na čvrstoću, otpornost na pojavu prslina, kiselootpornost…

Elektroda u sebi sadrži molibden, što je neuobičajeno za ovu klasu elektrode, ali time se uz elemente u tragovima, podiže i čvrstoća i otpornost na pojavu prslina i kiselootpornost.

Ova elektroda ima u sebi dosta ferita, tj metal vara je dvofazan, ima i austenita ali i ferita. Poznato vam je, zar ne, da „…ferit ima zapreminski centriranu kubnu rešetku…“, tj „…jedan atom se nalazi unuta u preseku dijagonala kocke...“. Mnogo puta karikirano, zamislite jedan paket, sa jednom loptom unutra.

Sad, razni hemijski elementi, pre svega ugljenik, koga je neko nazvao „kurvom“ jer se vezuje skoro za svaki element (osim nikla i bakra), kada se vežu za gvožđe u metalu vara, ili prave razne krte i slabe strukture (npr zakaljeni čelik…), ili dovode do prslina pri očvršćavanju (tzv tople prsline…). E sad zamislite mnogo puta uprošćeno i karikirano, da sve te elemente, ugljenik koji pravi krte strukture i te što dovode do toplih prslina, uzmemo i stavimo u unutrašnjost onog paketa, a okolo ostaje čist, da ne može biti čistiji metal vara, gvožđe legirano „plemenitim“ niklom i hromom.

Takođe, pošto je onaj ferit „kolektor svog štetnog đubreta“, i koji se kao ostrvca se nalaze u austenitu, onda tom austenitu ništa ne smeta da lepo očvrsne uz neke „nukleizatore“, tj dodatkom nekih finih elemenata za kristalizaciju (stvaranje vrlo sitnih sitnih zrna), dobija se izuzetno jaka i čvrsta sitnozrna žilava austenitna struktura. Taj mehanizam, da ferit kupi đubre u sebe, je dodatkom raznih katalizatora doveden na najveću i najbržu moguću meru koju danas metalurgija kao struka omogućava, pa je procenat „pakovanja nečistoća u ferit“ najbolja moguća kada su elektrode ove klase u pitanju a samim tim austenitna struktura najčistija moguća a time i izuzetna otpornost na pojavu prslina.

Znači, onaj ferit (što pakuje đubre u sebe) ne samo da je sprečio krtu strukturu i sklonost prslina, već je omogućio da čist austenit bez problema postane najsitniji mogući, a to opet dovodi do toga da ova elektroda ima neprevaziđeno veliku i zateznu čvrstoću i granicu tečenja, veću od bilo koje elektrode u ovoj klasi.

Zatezna čvrstoća je veća od 870 N/mm, u praksi i preko 900 N/mm2, a granica tečenja tipično čak oko 700 N/mm2.



Metal vara je žilav, plastičan, pri udarcima ne puca već nasuprot, otvrdnjava u radu.



Metal vara je otporan na stvaranje ugorina na temperaturama do 1000C.



Metal vara je kiselootporan i kao takav je zgodan za zavarivanje raznorodnih spojeva, crnog čelika sa prohromom tj nerđajućim čelikom.



Predgrevanje treba uskladiti sa potrebama osnovnog materijala (bilo zbog debljine, bilo zbog pobolšanja strukture zone uticaja toplote), metalu vara ove elektrode nije potrebno.



U metal vara se ne rastvara vodonik, tako da je otporna na pojavu hladnih prslina.



Zbog svega opisanog, elektroda je namenjena za zavarivanje:

  • Opružnih čelika,

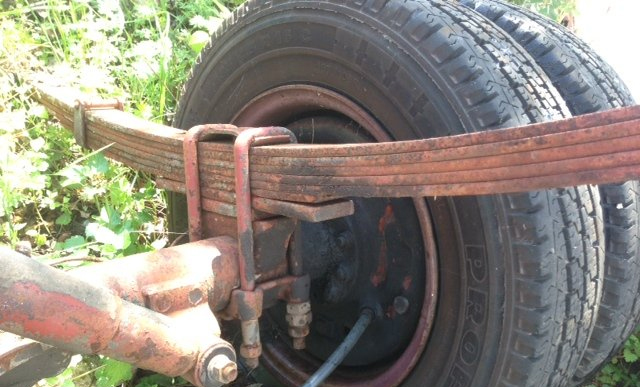

  • Visokougljeničnih čelika (gibnjevi, šine, kućišta…) uključujući i poboljšane čelike (vratila, osovine…),
  • Alatni čelici,
  • Manganski čelici (zubi utovarivača, čekići, drobilice…),
  • Raznorodni spojevi (prohrom za crne čelike, manganski za hardox, Hardox za običan čelik…, tj zavarivanje svakog sa svakim).Čisto kao zanimljivost, ovaj tip elektrodu naši majstori koji su sa takvim tipom radili kad dođu iz Nemačke ili Austrije zovu „miš“ elektroda. Samo toliko, bez daljeg objašnjenja zašto se zove baš „miš“. (A objašnjenje može da bude, da je od nemačke reči „misch“ (mešanje) što se baš i izgovara kao „miš“. A „misch = miš“ se odnosi na mešovite spojeve, tj na spojeve raznorodnih metala).

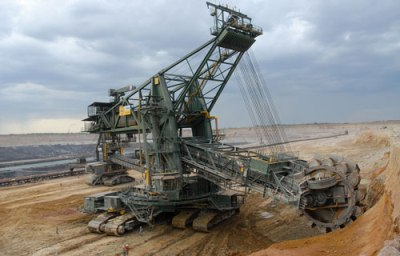

Ova mogućnost zavarivanja svih ovih teško zavarljivih čelika dovodi do velikog olakšanja mnogim majstorima ili radionicama, a naročito onim koji se bave održavanjem recimo putne ili rudarske mehanizacije, tehnološke opreme i slično.



Svi oni gore opisani metali, visokougljenični i specifični, se mogu zavariti onom ili ovom elektrodom. Ali je potrebno, izabrati tu elektrodu, upariti je da bude ista ili slična po hemijskom sastavu i mehaničkim svojstvima, pa onda imati jasnu tehnologiju zavarivanja sa uključenom termičkom obradom… Ili jednostavno, potreban je inženjer zavarivanja, i to sa velikim znanjem i iskustvom, a takvih prosto nema u ogromnoj većini radionica koje se bave održavanjem i remontom.

Takođe je potrebno i pouzdano ispitivanje hemijskog sastava.

Pa je za većinu tih metala i potrebna skupa termička obrada (inače košta oko 30 EUR/h, a samo priprema, zagrevanja, progrevanje i spuštanje traju 10h plus vreme zavarivanja).



Korišćenjem ove elektrode, se prosto postižu velike uštede. Zavarivači sami mogu odraditi uspešne reparature bez velikog znanja o metalurgiji, i bez skupog termičkog ciklusa.

Nije potrebno skladištiti veliki broj raznih elektroda, po jednu ili više za svaku familiju čelika.

Često se reparaturom sa ovom elektrodom premošćava vreme dok ne stigne nov rezervni deo, jer repariran zavarivanjem traje.



Elektrode su pakovane u metalne kutije i time su zaštićene od propadanja na dugogodišnji vremenski period.



Elektroda se može koristiti na bilo kom aparatu, uključujući stare trafo aparate koji daju samo naizmeničnu struju luka a imaju male napone praznog hoda…



Elektroda se može koristiti na teško zavarljivim čelicima kao tampon sloj pre navarivanja tvrdom formacijom.



Metal vara tj navara se može obrađivati.



Klasifikacija po standardu:



EN 1600: E 29 9 1 R 12

AWS A5.15: E 312-17 mod.

DIN 8555: E 9-UM-200-CTZ



Tipičan hemijski sastav:

element

C

Si

Mn

Cr

Ni

Mo

%

0,10

1,1

0,7

28

10

1



Tipične vrednosti čistog metala šava:

Mehanička svojstva

Zatezna čvstoća
Rm N/mm2

Granica tečenja Rp0,2 N/mm2

Tvrdoća
HB



870

700

200



Pozicije zavarivanja:



PA (horizontalno), PB (ugaoni spoj u horizontali), PC (zidno, horizontalno – paralelno sa podom), PD (nadglavno ugaoni spoj), PE (nadglavno), PF (vertikalno naviše).



Struje zavarivanja:

Prečnik x dužina (mm)

2,5 x 300

3,2 x 350

4,0 x 350

Amperaža (A)

60-80

70-100

100-140



 Primena

Eventualno predgrevanje, žljebove, plan zavarivanja i ostalo prilagoditi osnovnom materijalu.



Elektrodu voditi pravolinijski, sa maximalnim šetanjem u širinu od 2-3 prečnika jezgra elektrode.



Kutije, isporuka…



Težina jedne kutije elektroda fi 2,5 mm je 3,0 kga fi 3,2 mm je 4.0 kg

Težina jedne elektrode fi 2,5 mm je oko 18 grama.

Težina jedne elektrode fi 3,2 mm je oko 35 grama.



Obzirom da mi mnogo radimo sa ovim elektrodama, u oblasti reparature, uvek imamo otvorene kutije novih i svežih elektroda, pa ih možete poručiti i na komad i na grame i na kilo i na kutiju i na transportno pakovanja…



Šaljemo brzom poštom o vašem trošku.



Proba



Elektrode možete probati i u našoj radionici u Zemunu. Proverite da li smo u firmi i u zakazano vreme ponesite sa sobom svu zaštitnu opremu (odelo, cipele, masku, rukavice…) i ponesite sa sobom svoje parčiće za zavarivanje“, odmašćene, očišćene do metalnog sjaja i pripremljene za zavarivanje.

Mi imamo aparat i elektrode.



Ako ima smisla i obostrane koristi, možemo doći kod vas na probu, demonstraciju ili prezentaciju.



Ako ste kupac ove elektrode, nije nikakav problem da vam pomognemo u tehnologiji zavarivanja savetom ili preporukom.

Zanimljivost

Za ovu elektrodu je zanimljivo da je prepakuju nekoliko brendova i dalje prodaju pod svojim imenom. Čak i u Srbiji je prodavana od strane firmi sa vrlo zanimljivim marketinškim načinima prodaje i opisima.

Obično je terenski komercijalisti donose u putarska preduzeća, ciglane i slične firme gde postoji skupa oprema koja se mora popravljati zavarivanjem, ali često nedostaje stručan kadar za izbor elektrode ili tehnologije zavarivanja. I onda se ova elektroda demonstrira zavarivanjem čelika od starog kugličnog ležaja a sve je praćeno slatkim rečima: “topi se kao bombona”, “ponaša se kao lutkica”…

Obzirom da ova elektroda ima jako veliku zateznu čvrstoću, veću nego klasične elektrode tipa 29/9, onda se poteže pitanje “a koja konkurentska ima zateznu čvrstoću 900 N/mm2”. I onda sledi smešan deo priče. Pošto se firme raspadaju, komercijalisti odlaze, postoje bar 3-4 firme koji ovu elektrodu prodaju pod svojim imenom. Onaj prvi i dalje kaže da ima “900 N/mm2”. Ali onaj drugi na svom sajtu i katalogu tvrdi da njegova najbolja jer ima “901 N/mm2!”. A onda se našao treći, jedan šaljivdžija koji sada na svom sajtu navodi da ima “902 N/mm!!!”. Obzirom da se radi o ljudima koji nisu iz struke mašinstva, to možda ima po njima smisla u ubeđivanju trećih lica, ali ako je neko barem prošao srednju mašinsku školu, verujem da prepoznaje smešnu stranu priče.

Kako god bilo, kupili od nas original, ili ovu istu elektrodu prepakovanu, a od 900 ili 901 ili 902 N/mm2, bićete zadovoljni sigurno, s tim da je naravno cena kod nas prilično jeftinija.
